Testing Ketahanan 5G Core terhadap Serangan DDoS
Panduan melakukan serangan DDoS pada jaringan 5G Standalone menggunakan Open5GS dan UERANSIM. Pelajari teknik pengujian ketahanan AMF, analisis dampak beban tinggi, dan strategi mitigasi untuk melindungi infrastruktur 5G core dari serangan skala besar.
Artikel sebelumnya: Membangun 5G Core (Standalone) Sendiri Menggunakan Open5GS & UERANSIM
Pendahuluan
Dalam lingkungan jaringan 5G Standalone (SA), Access and Mobility Management Function (AMF) berperan sebagai komponen kritis yang mengelola prosedur registrasi, autentikasi, dan mobilitas perangkat pengguna (UE). Dokumen ini memberikan panduan teknis untuk mensimulasikan serangan Distributed Denial of Service (DDoS) pada jaringan 5G SA menggunakan Open5GS dan UERANSIM, dengan fokus pada analisis dampak terhadap kinerja sistem dan identifikasi titik kerentanan.
Konfigurasi Awal dan Persiapan Pengujian
Persiapan Subscriber untuk Pengujian Skala Besar

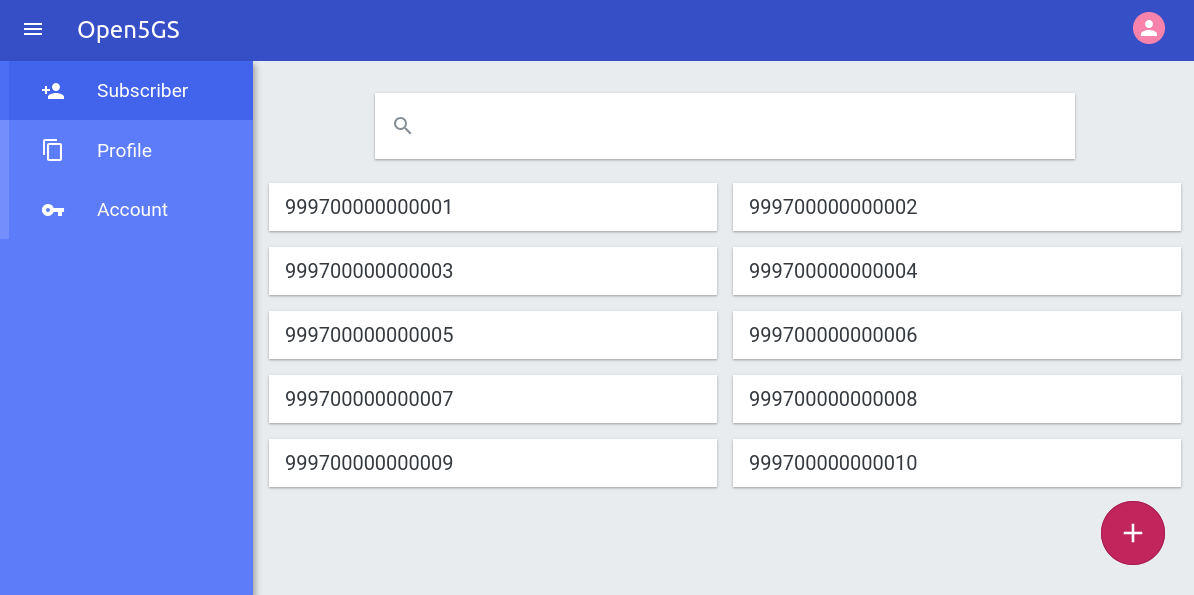

Sebelum melakukan simulasi beban tinggi, tambahkan 10 UE melalui WebUI Open5GS untuk memastikan kapasitas subscriber yang memadai.
Inisialisasi Komponen Jaringan
Terminal 1 - Menjalakan gNB
1
../build/nr-gnb -c gnb1.yaml
Keluaran yang diharapkan:
1
2
3
4
5
6
[2025-11-29 17:49:44.719] [sctp] [info] Trying to establish SCTP connection... (127.0.0.5:38412)
[2025-11-29 17:49:44.736] [sctp] [info] SCTP connection established (127.0.0.5:38412)
[2025-11-29 17:49:44.736] [sctp] [debug] SCTP association setup ascId[13]
[2025-11-29 17:49:44.736] [ngap] [debug] Sending NG Setup Request
[2025-11-29 17:49:44.738] [ngap] [debug] NG Setup Response received
[2025-11-29 17:49:44.738] [ngap] [info] NG Setup procedure is successful

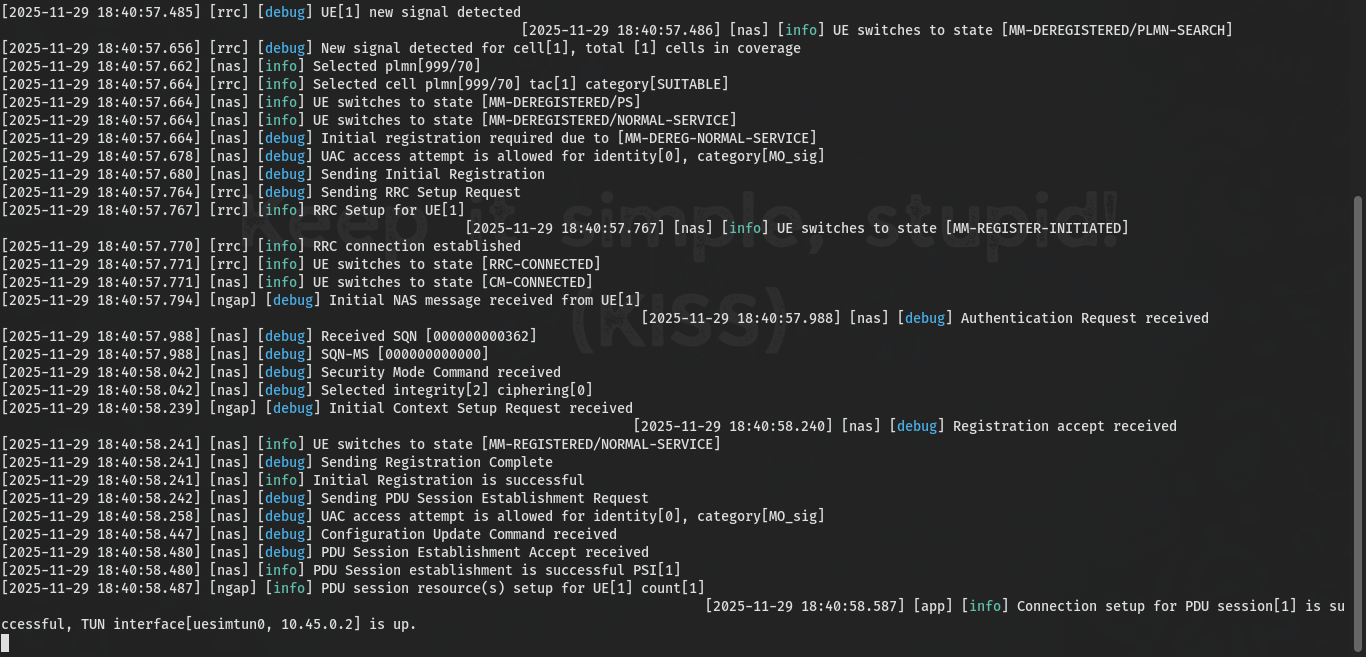

Terminal 2 - Koneksi UE Tunggal (Baseline)
1
sudo ../build/nr-ue -c ue1.yaml
Keluaran yang diharapkan:
1
2
3
4
5
[2025-11-29 17:50:05.358] [nas] [info] UE switches to state [MM-DEREGISTERED/PLMN-SEARCH]
[2025-11-29 17:50:05.632] [nas] [debug] Authentication Request received
[2025-11-29 17:50:05.709] [nas] [info] Initial Registration is successful
[2025-11-29 17:50:06.027] [nas] [info] PDU Session establishment is successful PSI[1]
[2025-11-29 17:50:06.137] [app] [info] Connection setup for PDU session[1] is successful

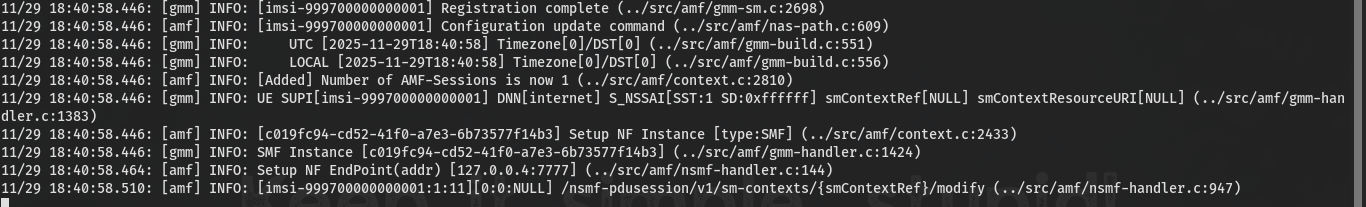

Terminal 3 - Monitoring AMF Log
1
tail -f /var/log/open5gs/amf.log
Keluaran yang diharapkan:
1
2
3
11/29 17:50:05.915: [gmm] INFO: [imsi-999700000000001] Registration complete
11/29 17:50:05.917: [amf] INFO: [Added] Number of AMF-Sessions is now 1
11/29 17:50:06.062: [amf] INFO: [imsi-999700000000001:1:11] PDU Session modify
Terminal 4 - Monitoring Resource System
1
htop
Simulasi Beban Tinggi dengan Multiple UE

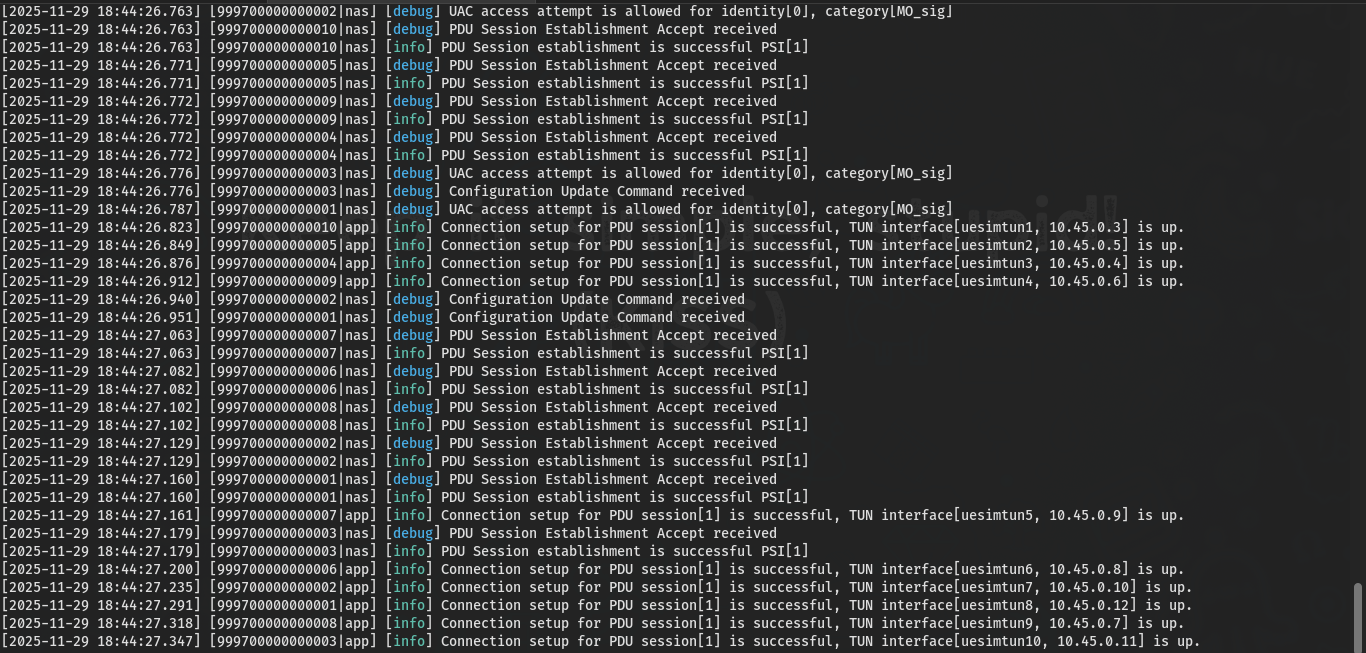

Pengujian dengan 10 UE Simultan
Terminal 2 - Menjalankan 10 UE Secara Bersamaan
1
sudo ../build/nr-ue -c ue1.yaml -n 10
Keluaran yang diharapkan:
1
2
3
4
[2025-11-29 17:51:15.918] [999700000000010|nas] [info] UE switches to state [MM-DEREGISTERED/PLMN-SEARCH]
[2025-11-29 17:51:15.919] [999700000000009|nas] [info] UE switches to state [MM-DEREGISTERED/PLMN-SEARCH]
[2025-11-29 17:51:16.340] [999700000000008|nas] [info] Initial Registration is successful
[2025-11-29 17:51:16.365] [999700000000001|nas] [info] Initial Registration is successful
Analisis Proses Autentikasi Massal
Proses simulasi menunjukkan pola khas dalam prosedur autentikasi 5G-AKA:
- Initial SQN Synchronization: Multiple UE mengalami
Authentication Failure due to SQN out of rangepada percobaan pertama - SQN Resynchronization: Permintaan autentikasi kedua berhasil dengan SQN yang diperbarui
- Security Mode Command: Pembentukan konteks keamanan dengan algoritma integrity dan ciphering
- PDU Session Establishment: Pembentukan sesi data setelah registrasi berhasil
1
2
3
4
5
6
7
8
9
# Pola khas failure SQN awal
[999700000000008|nas] [debug] Received SQN [000000000000]
[999700000000008|nas] [debug] SQN-MS [000000000000]
[999700000000008|nas] [debug] Sending Authentication Failure due to SQN out of range
# SQN yang diperbaiki pada percobaan kedua
[999700000000008|nas] [debug] Received SQN [000000000021]
[999700000000008|nas] [debug] SQN-MS [000000000000]
[999700000000008|nas] [debug] Security Mode Command received
Eskalasi Serangan DDoS
Pengujian dengan 100 UE
Untuk meningkatkan tekanan pada sistem, jalankan simulasi dengan 100 UE simultan:
1
sudo ../build/nr-ue -c ue1.yaml -n 100

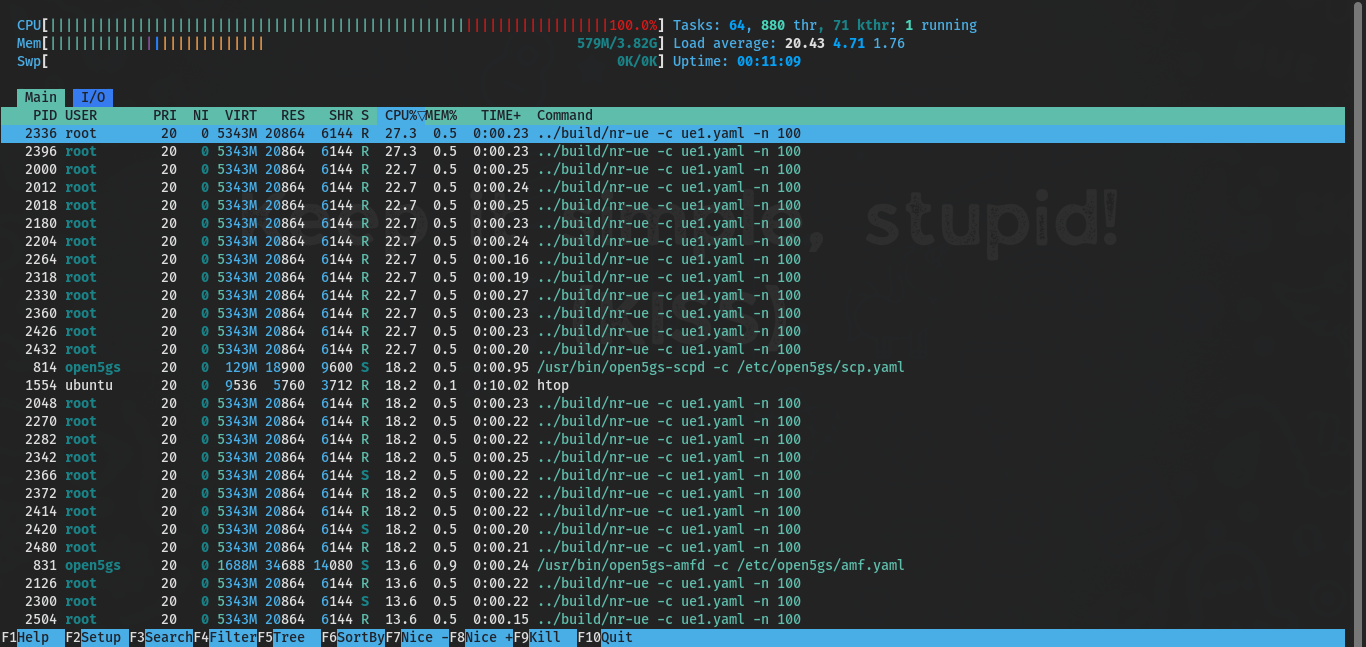

Monitor peningkatan penggunaan CPU melalui
htopmenunjukkan escalasi resource consumption yang signifikan.
Automated Load Testing dengan Script
Buat script otomatis untuk pengujian berulang:
Terminal 5 - Pembuatan Load Testing Script
1
nano loop.sh
Isi script loop.sh:
1
2
3
4
5
6
7
#!/bin/bash
for i in {1..10}
do
echo "Cycle $i: Launching 100 UEs"
sudo ../build/nr-ue -c ue1.yaml -n 100
sleep 2
done
Berikan hak akses eksekusi dan jalankan:
1
2
chmod u+x loop.sh
./loop.sh
Impact Analysis: Segmentation Fault pada AMF
Setelah beberapa siklus pengujian, AMF mengalami crash dengan error:
1
Segmentation fault (core dumped)
Verifikasi Status Service:
1
sudo systemctl status open5gs-amfd.service
Restart gNB setelah failure:
1
../build/nr-gnb -c gnb1.yaml
Pengujian Lanjutan dengan Konfigurasi UE Berbeda
Konfigurasi UE Alternatif (ue2.yaml)
Buat konfigurasi UE kedua untuk variasi pengujian:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
# IMSI number of the UE. IMSI = [MCC|MNC|MSISDN] (In total 15 digits)
supi: 'imsi-999700000000002'
# Mobile Country Code value of HPLMN
mcc: '999'
# Mobile Network Code value of HPLMN (2 or 3 digits)
mnc: '70'
# SUCI Protection Scheme : 0 for Null-scheme, 1 for Profile A and 2 for Profile B
protectionScheme: 0
# Home Network Public Key for protecting with SUCI Profile A
homeNetworkPublicKey: '5a8d38864820197c3394b92613b20b91633cbd897119273bf8e4a6f4eec0a650'
# Home Network Public Key ID for protecting with SUCI Profile A
homeNetworkPublicKeyId: 1
# Routing Indicator
routingIndicator: '0000'
# Permanent subscription key
key: '465B5CE8B199B49FAA5F0A2EE238A6BC'
# Operator code (OP or OPC) of the UE
op: 'E8ED289DEBA952E4283B54E88E6183CA'
# This value specifies the OP type and it can be either 'OP' or 'OPC'
opType: 'OPC'
# Authentication Management Field (AMF) value
amf: '8000'
# IMEI number of the device. It is used if no SUPI is provided
imei: '356938035643804'
# IMEISV number of the device. It is used if no SUPI and IMEI is provided
imeiSv: '4370816125816152'
# Network mask used for the UE's TUN interface to define the subnet size
tunNetmask: '255.255.255.0'
# List of gNB IP addresses for Radio Link Simulation
gnbSearchList:
- 127.0.0.101
# UAC Access Identities Configuration
uacAic:
mps: false
mcs: false
# UAC Access Control Class
uacAcc:
normalClass: 0
class11: false
class12: false
class13: false
class14: false
class15: false
# Initial PDU sessions to be established
sessions:
- type: 'IPv4'
apn: 'internet'
slice:
sst: 1
# Configured NSSAI for this UE by HPLMN
configured-nssai:
- sst: 1
# Default Configured NSSAI for this UE
default-nssai:
- sst: 1
sd: 1
# Supported integrity algorithms by this UE
integrity:
IA1: true
IA2: true
IA3: true
# Supported encryption algorithms by this UE
ciphering:
EA1: true
EA2: true
EA3: true
# Integrity protection maximum data rate for user plane
integrityMaxRate:
uplink: 'full'
downlink: 'full'

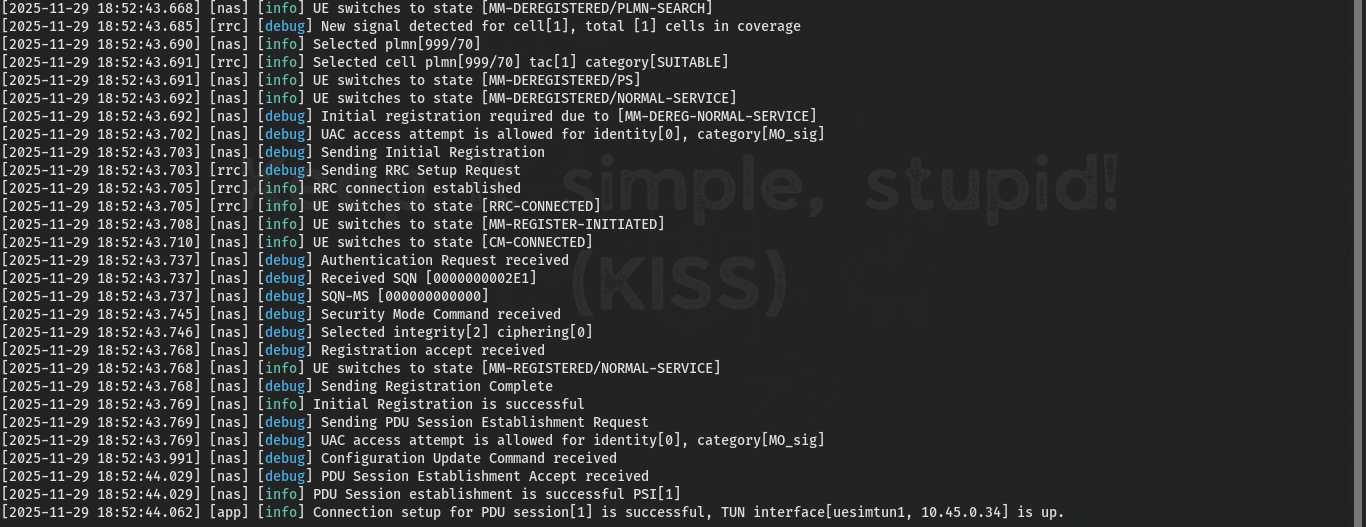

Jalankan UE individual untuk testing connectivity:
1
sudo ../build/nr-ue -c ue2.yaml
Eskalasi Ultimate: 400 UE per Iterasi
Modifikasi script untuk tekanan maksimal:
1
2
3
4
5
6
7
#!/bin/bash
for i in {1..10}
do
echo "Cycle $i: Launching 400 UEs"
sudo ../build/nr-ue -c ue1.yaml -n 400
sleep 1
done
Analisis dan Rekomendasi Keamanan
Observations dari Simulasi DDoS
- AMF mengalami CPU/memory exhaustion sebelum mencapai kapasitas teoritis
- Mekanisme SQN resynchronization menambah overhead komputasi
- Keterbatasan dalam menangani koneksi SCTP simultan
- Kesulitan dalam maintain state untuk ribuan UE bersamaan
Mitigation Strategies untuk Environment Production
- Implementasi pembatasan permintaan registrasi per detik
- Pre-validation subscriber sebelum proses autentikasi penuh
- Real-time monitoring dengan threshold-based alerting
- Distribusi beban antar AMF instances
- AI/ML based detection untuk pola serangan yang tidak biasa
Rekomendasi untuk Testing Environment
- Mulai dari 10 UE, kemudian 50, 100, dan seterusnya
- Gunakan tools seperti
valgrinduntuk identifikasi memory leak - Automated parsing log untuk deteksi pola failure
- Establish baseline performance metrics sebelum testing
Kesimpulan
Simulasi DDoS pada jaringan 5G Standalone mengungkap kerentanan kritis dalam komponen AMF ketika menghadapi volume permintaan registrasi yang massive. Pengujian ini menyoroti pentingnya implementasi mekanisme proteksi DDoS dan strategi scaling yang robust dalam environment production. Dokumentasi ini memberikan framework metodologis untuk stress testing dan resilience validation infrastruktur 5G core.
